电力检测专用绝缘油介电常数介质损耗测试仪技术研究

一、引言

在现代电力系统的核心装备体系中，油浸式变压器、电抗器、高压套管等充油电力设备的运行可靠性，直接决定了整个电网的安全稳定水平。绝缘油作为这类设备内部的核心介质，同时承担着电气绝缘、散热冷却、灭弧缓冲三大关键功能，其性能状态的细微变化，都可能成为引发重大电力事故的潜在诱因。在长期运行过程中，绝缘油不可避免地会受到电场应力、热老化、氧化反应、水分侵入、杂质污染等多重因素的持续作用，逐步发生理化性能劣化，最终表现为介电性能的显著衰减。这种衰减不仅会大幅降低设备内部的绝缘裕度，更可能逐步演化为局部放电、过热击穿等严重故障，对电力系统的连续供电能力构成直接威胁。

针对绝缘油的性能检测，常规的理化指标检测手段往往难以捕捉到早期的、微量的劣化征兆，而介电常数与介质损耗因数作为对极性杂质、微量水分、氧化产物高度敏感的核心参数，能够在绝缘油劣化的初始阶段就呈现出明显的数值变化，成为评估绝缘油健康状态前瞻性的技术指标。绝缘油介电常数介质损耗测试仪正是为了满足这一高精度检测需求而诞生的专用电力检测设备，它能够在严格受控的环境条件下，精准完成绝缘油试样的介质损耗因数、相对介电常数以及体积电阻率的同步测量，为新油入库质量验收、运行中设备的定期预防性试验、设备大修后的滤油效果验证、故障状态下的油样溯源分析等场景提供可靠的数据支撑，是当前电力行业绝缘监督体系中的核心检测装备。

二、核心检测原理与物理基础

从电磁学物理本质来看，绝缘油作为典型的液态电介质，在工频交变电场的作用下会发生极化与电导两类物理过程，这两类过程共同决定了介质内部的能量损耗特性。当对绝缘油施加工频交流电场时，介质内部的极化建立过程无法跟上电场的周期性变化，会出现一定的相位滞后，同时介质内部存在的微量导电杂质会形成微弱的传导电流，这两部分效应共同导致部分电能以热能的形式被耗散，这部分耗散的能量就是介质损耗。介质损耗因数（tanδ）的物理定义就是介质损耗电流的有功分量与无功分量的比值，它能够直观反映出单位体积绝缘油在单位时间内将电能转化为热能的多少，对油中含量低至ppm级的水分、有机酸、金属微粒等极性杂质都具备的响应灵敏度。

相对介电常数（εr）则是表征绝缘油在电场作用下储存静电能量能力的核心参数，其数值定义为以绝缘油作为介质的电容器的电容量，与相同几何尺寸下以真空作为介质的电容器电容量的比值。对于矿物基绝缘油而言，其典型的介电常数数值约为2.2，数值大小与油的密度直接相关，同时会随着温度的升高呈现出线性下降的趋势，不同类型的绝缘油——比如环烷基油、芳烃类油、植物基绝缘油，其介电常数数值也存在稳定的差异。在实际的充油电力设备内部，绝缘油与绝缘纸、绝缘纸板等固体绝缘材料共同构成复合绝缘结构，二者的介电常数匹配度直接决定了内部的电场分布均匀性，介电常数的异常变化往往预示着油的组分已经发生了不可忽视的改变。

现代绝缘油介电常数介质损耗测试仪普遍采用全数字化测量架构，核心测量逻辑基于数字式自动平衡电桥技术实现。仪器内部的高精度数字信号源生成稳定的工频正弦激励信号，经过功率放大后输出符合标准要求的测试电压，施加到测试油杯的电极两端。与此同时，仪器通过两路独立的高速高精度ADC同步采集参考通道与测量通道的电压信号，利用数字相敏检测技术对两路信号的幅值与相位进行高精度解析，直接计算出被测油样对应的等效并联电容值与等效电导值，再通过内置的几何参数标定模型，直接推导出油样的相对介电常数与介质损耗因数。

为了进一步保障测量结果的物理严谨性，现代测量系统还引入了介电谱分析领域的Kramers-Kronig关系作为数据自校验机制。这一物理关系从因果律的底层逻辑出发，建立了复介电常数的实部与虚部之间的积分变换关联，仪器可以通过这一关系对采集到的原始测量数据进行自洽性校验，有效分离出介质内部的极化损耗分量与电导损耗分量，尤其在低频段测量场景下，能够精准剔除电导损耗对极化损耗计算的干扰，大幅提升对绝缘油轻微劣化状态的识别能力。

三、仪器系统架构与核心单元设计

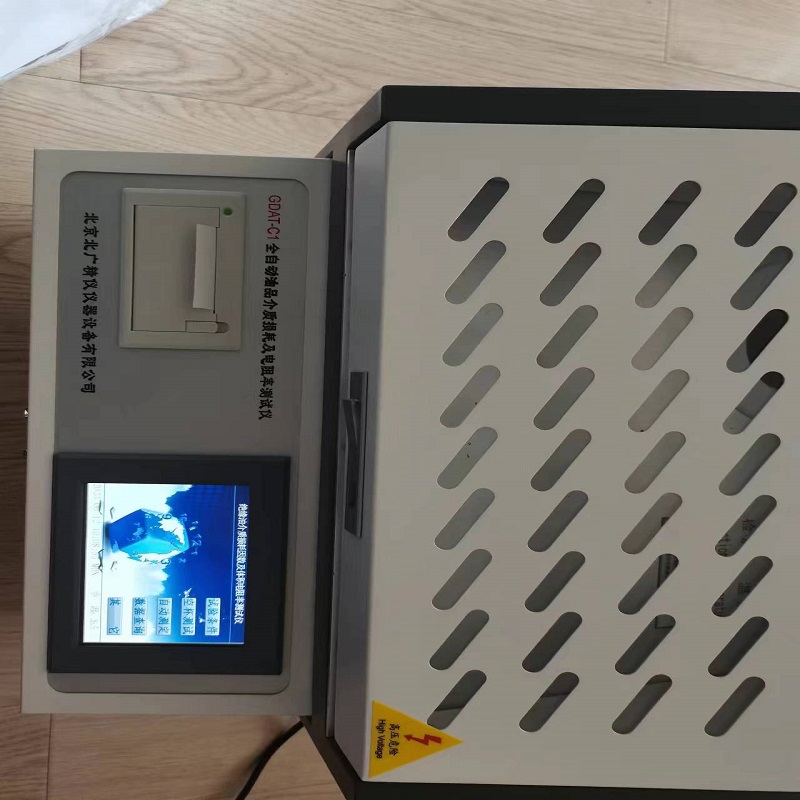

绝缘油介电常数介质损耗测试仪普遍采用高度集成化的一体化结构设计，将所有核心功能单元整合在同一台设备内部，避免了分体式架构下信号传输过程中的干扰引入。整套系统主要由介电测试油杯与电极单元、高精度恒温控制单元、数字化介损测量电桥单元、工频激励电源单元、高稳定度标准电容器单元、体积电阻率测量单元以及主控与数据处理单元七大核心部分组成。

介电测试油杯与电极单元是直接承载被测油样、构建标准测试电场的核心部件，其结构设计遵循GB/T 5654-2007以及IEC 60247标准的相关要求，普遍采用三电极式结构设计。这套结构由高压电极、测量电极以及屏蔽电极共同组成，极间距离严格控制在2mm的标准尺寸，通过屏蔽电极的等电位设计，消除了电极边缘的杂散电容以及表面泄漏电流对测量结果的干扰。电极基体普遍采用高纯度不锈钢材料加工而成，部分高精度场景下会在电极表面制备纳米级耐腐蚀涂层，在长期接触不同类型绝缘油、化学试剂清洗的工况下，依然能够保持电极表面的光洁度与几何尺寸精度，避免电极表面污染引入的额外测量误差。油杯腔体采用高纯度石英玻璃加工而成，具备极低的介质损耗与的绝缘电阻，能够耐受多次高温加热与化学清洗，不会向被测油样中释放杂质。

高精度恒温控制单元是保障测量结果一致性的关键模块，因为绝缘油的介电常数与介质损耗因数对温度变化极为敏感，0.5℃的温度偏差就可能导致介损测量结果出现超过5%的偏差。现代仪器普遍摒弃了传统的电阻丝加热方式，转而采用高频感应加热技术，这种加热方式实现了加热体与油杯之间的非接触，依靠交变磁场在油杯金属电极内部产生的涡流效应实现生热，具备加热均匀、升温速度快、热惯性小的显著优势。系统搭配高精度铂电阻温度传感器，结合带参数自整定的PID控制算法，能够将油样的温度控制精度稳定在±0.5℃以内，温度调节范围覆盖室温至120℃的全区间，不同标准下的测试温度要求，从室温升温至90℃的标准测试温度耗时不超过20分钟，大幅提升了检测效率。

数字化介损测量电桥单元是整套仪器的核心计算模块，摒弃了传统的模拟电桥手动调节模式，采用全数字化的信号采集与处理架构。系统内部集成16位以上分辨率的高速同步ADC，采样率不低于1MS/s，能够对激励电压与泄漏电流的波形进行完整采集，通过数字信号处理算法实现精度的幅值比与相位差计算。其介损测量的基础精度可以达到±(示值×0.5%+0.0001)，覆盖电力行业所有高精度检测场景的需求，即使是对极低损耗的全新绝缘油进行测量，也能够精准捕捉到0.00001量级的微小介损变化。

工频激励电源单元采用AC-DC-AC的双变换架构，输入的市电首先经过整流滤波转换为稳定的直流电压，再通过全桥逆变电路生成纯净的50Hz工频正弦波，经过隔离升压后输出测试所需的高压。这种设计隔离了输入侧市电的电压波动、频率漂移以及电网谐波干扰对测试过程的影响，即使在现场发电机供电的不稳定工况下，仪器依然能够输出稳定的测试电压，保障测量结果的准确性。测试电压覆盖1000V至2200V的区间，支持多档连续调节标准规定的测试电压要求。

高稳定度标准电容器单元是保障测量量值溯源性的核心基准，普遍采用SF6气体绝缘的三极式结构设计，内部的标准电容元件被密封在充满高纯度SF6气体的腔体内部，其介损数值与电容量几乎不受环境温度、湿度以及大气压力变化的影响，能够在仪器的全生命周期内保持稳定的基准精度，避免了传统空气介质标准电容器容易受环境因素干扰的缺陷。

体积电阻率测量单元集成了高精度直流高压源与高灵敏度微弱电流检测模块，在完成介损测试之后，系统可以自动切换至直流测试模式，向油样施加指定的直流高压，通过高精度静电计测量泄漏电流的稳态数值，结合油杯的几何参数直接计算出绝缘油的体积电阻率，其测量覆盖范围可以从10^8 Ω·m延伸至10^15 Ω·m，完整覆盖不同状态绝缘油的电阻率区间。

主控与数据处理单元以高性能微处理器为核心，搭配大尺寸液晶显示界面，实现全中文的人机交互，所有测试流程都由系统自动完成，操作人员仅需完成油样注入即可启动测试。系统内置大容量非易失性存储器，能够保存数百组完整的测试数据，每组数据都包含测试时间、环境温湿度、测试温度、介损数值、介电常数、电阻率等完整信息，支持通过USB接口将数据导出，也可以实现数据的云端上传，方便后续的大数据分析与趋势追溯。

四、关键技术特性与性能优势

针对电力检测场景的特殊工况，绝缘油介电常数介质损耗测试仪在设计过程中针对性地开发了多项关键技术特性，全面保障复杂工况下的检测可靠性。

首先是全流程的自动化运行能力，仪器内置了完整的标准化测试流程，从油样注入完成之后，系统可以自动完成升温、恒温等待、空杯介损校验、介损测量、介电常数计算、电阻率测量、数据存储的全部步骤，无需人工进行任何调节操作。系统还集成了自动搅拌与静置控制逻辑，在升温过程中通过微弱的电磁扰动带动油杯内部的磁子缓慢转动，让油样的温度分布均匀，同时避免油样内部产生气泡，在恒温达到设定值之后自动进入静置阶段，让油中可能残存的气泡上浮溢出，消除气泡对测量结果的干扰。整套测试流程无需专业人员值守，大幅降低了人为操作引入的随机误差。

其次是的抗干扰设计体系，针对电力检测现场普遍存在的强电磁干扰环境，仪器在硬件与软件层面同时采取了多重抗干扰措施。硬件层面，所有的微弱信号传输线路都采用双层屏蔽结构，屏蔽层可靠接地，测量电路与功率驱动电路实现电气隔离，避免大功率电路的电磁耦合干扰。软件层面，系统采用数字滤波技术对采集到的原始信号进行处理，通过FFT变换提取出工频的基波分量，剔除电网中存在的3次、5次、7次谐波干扰，即使在变电站的强电磁环境下，仪器依然能够获得稳定可靠的测量结果，不会出现数据跳变、程序死机等异常问题。

第三是完备的安全防护机制，由于测试过程中需要施加2kV的交流高压，仪器设计了多重安全保护功能。系统实时监测高压回路的电流，一旦出现过流、短路等异常工况，能够在1ms之内快速切断高压输出，同时发出声光报警提示。仪器的高压测试腔体配备安全联锁开关，一旦在测试过程中腔体门被意外打开，系统会立即切断高压并自动放电，避免人员接触高压的风险。除此之外，系统还集成了过温保护功能，当油样温度超过设定的安全阈值时，会自动停止加热，防止油样出现过热变质。

第四是灵活的量值自校准功能，仪器内置了空杯介损与空杯电容的自动测量程序，在注入被测油样之前，系统可以自动完成空油杯的介损与电容量测量，操作人员可以通过测量结果判断油杯的清洗是否、电极的装配是否正确，避免因为油杯残留杂质导致的测量错误。所有的校准参数都会被系统自动保存，在后续的油样测量过程中，系统会自动将空杯的测量误差从最终结果中扣除，进一步提升测量结果的准确度。仪器还支持外接标准器进行量值溯源，用户可以通过更高等级的标准油样对仪器的测量结果进行校准，确保测量数据符合国家计量体系的量值传递要求。

五、型应用场景与工程价值

绝缘油介电常数介质损耗测试仪在电力行业的绝缘监督体系中承担着不可替代的作用，其典型应用场景覆盖了电力设备全生命周期的各个阶段。

在新油入库验收环节，所有批次的全新绝缘油在注入设备之前，都需要通过该仪器进行介损与介电常数检测。全新的合格绝缘油的介质损耗因数处于极低的水平，一旦运输、存储过程中油样不慎混入了水分、杂质，介损数值就会出现明显上升，通过这一检测环节可以杜绝不合格的绝缘油流入电网，从源头避免因为油品质量问题导致的设备隐患。

在运行中设备的定期预防性试验场景，通过对不同运行周期的绝缘油进行介损跟踪检测，可以精准掌握绝缘油的老化趋势。当绝缘油出现轻微氧化时，油中会生成微量的有机酸、胶质等极性产物，介损数值会逐步上升，这一变化远早于击穿电压、酸值等常规指标的明显变化，运维人员可以根据介损的变化趋势提前安排滤油、换油工作，避免绝缘油的劣化进一步损伤设备内部的固体绝缘，大幅延长充油电力设备的运行寿命。

在设备故障诊断场景下，当充油设备内部出现局部过热、局部放电等潜伏性故障时，故障点的高温会导致绝缘油发生裂解，生成大量的极性产物，这些产物会快速溶解在绝缘油中，导致油的介损数值出现异常的突变。通过介损检测结合色谱分析的结果，可以更加精准地判断故障的严重程度，区分是故障导致的油质劣化还是正常老化导致的劣化，为设备的状态检修决策提供可靠依据。在某省级电网的实际应用案例中，运维人员通过连续的介损跟踪检测，发现某运行超过20年的主变压器绝缘油介损出现异常上升，结合后续的吊检工作，及时发现了设备内部的绝缘纸板局部过热隐患，在故障发生之前完成了设备检修，避免了主变压器烧毁的重大事故。

在电力科研场景中，该仪器也是绝缘材料研究的核心测试平台，针对新型植物基绝缘油、纳米改性绝缘油等新型介质的研发工作，科研人员可以通过该仪器精准测量不同配方、不同老化阶段的油样的介电性能，建立完整的介电谱数据库，为新型绝缘介质的工程化应用提供核心的性能参数支撑。

六、技术发展趋势展望

随着电力行业向智能化、数字化方向的快速转型，绝缘油介电常数介质损耗测试仪的技术发展也呈现出几个明确的趋势。首先是检测效率的进一步提升，未来的仪器将集成多通道并行检测能力，可以同时完成多个油样的介损测试，针对年检测量超过数万份的大型电力检测试验室，能够大幅提升检测通量，进一步降低单份油样的检测耗时。其次是边缘智能诊断能力的嵌入，仪器内置的人工智能算法可以基于海量的历史检测数据，自动对被测油样的健康状态进行分级评估，直接给出运维建议，无需检测人员再手动对照标准进行判定。第三是与物联网体系的深度融合，仪器的检测数据可以自动上传至电力设备的状态监测平台，与设备的在线监测数据、历史试验数据进行关联分析，实现绝缘油状态的全生命周期数字化管理。第四是微型化与现场化，未来的便携式仪器将进一步缩小体积与重量，能够直接部署在变电站现场，实现油样的就地检测，避免油样送检过程中因为环境变化导致的性能改变，进一步提升检测结果的时效性与准确性。

作为电力绝缘监督体系中的核心高精度检测装备，绝缘油介电常数介质损耗测试仪的技术进步，将持续为充油电力设备的安全稳定运行提供坚实的技术支撑，成为保障现代电网安全的重要技术基石。
